PD Detector Pro帶來了新的創新、突破性的功能和先進的設計，提供新一代手持式局部放電測試儀。PD Detector Pro 以IPEC市場領先的技術為基礎，帶來了新功能，以確保對您的高壓設備進行最準確的測試。PD Detector Pro 是一款高效且易於使用的儀器，用於檢測中壓和高壓設備中的局部放電。 PD Detector Pro 與各種感測器相容，可用於多種設備，輕鬆識別和量化局部放電。大型彩色接觸螢幕使分析變得清晰、簡單，且通過整合軟體進行資料儲存，可以清晰地了解資產隨時間的健康狀況。PD Detector Pro採用先進的雜訊抑制算法，可有效濾除背景電子雜訊，為用戶顯示局部放電和雜訊的級別。
應用範圍, 5kV以上
空氣絕緣開關 (AIS)

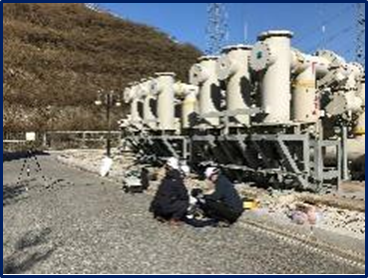

氣體絕緣開關 (GIS)

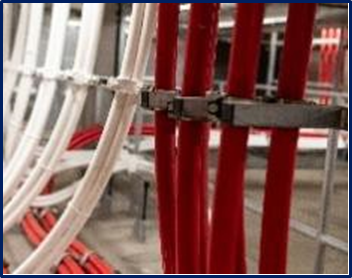

高壓電纜

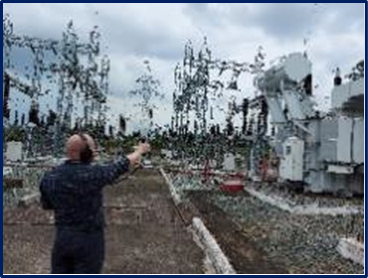

戶外開關場 (外加應用附件)
產品主要特性
局部放電與雜訊 – 同時顯示局部放電與雜訊水平
局部放電感測器 – 電容耦合, 高頻電流突波, 超音波, 超高頻, VDS
所有感測器的音頻– 聽到來自任何感測器的局放訊號
局部放電資料 – 局部放電, 局部放電相位分析圖譜, 脈衝時序相位分析圖譜
內建無線同步–自動精確鎖定高壓設備的50/60赫茲頻率 – 裝置內建無線同步
3.5吋寬屏接觸螢幕 – 寬屏可顯示更大的局部放電相位分析圖譜與數據圖示
內部儲存– 儲存局部放電資料以供分析與報告之用
多種語言介面– 英語, 阿拉伯語, 中文, 法語與其它語言

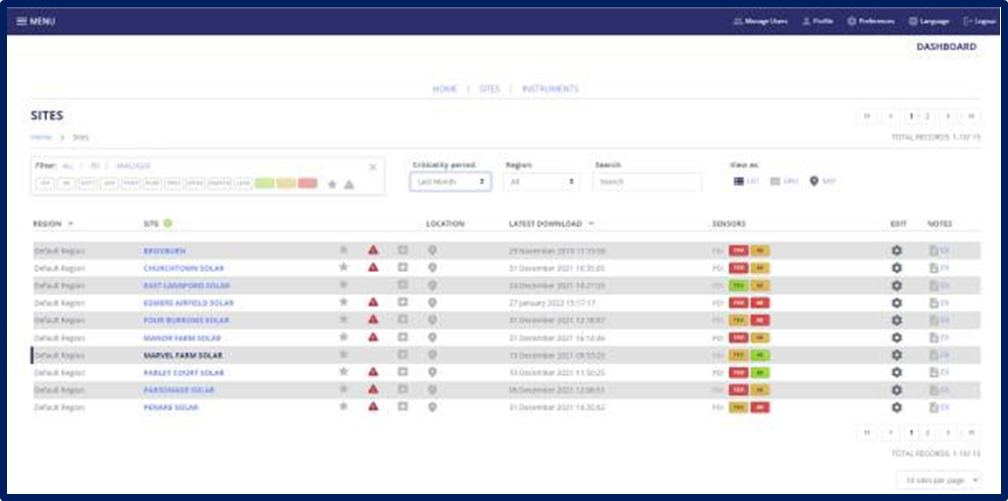

PD Smart Hub™ – IPEC的新型集中式資料管理與分析工具
電腦或雲端同步– 運用附帶的軟體將資料同步到電腦或遠距同步到雲端,以便跨設備通聯
相容的感測器與設備類型
主機與配件
PD Detector Pro主機
耳機
功能測試儀
選擇性配件
HFCT 感測器
UHF 感測器
非接觸超音波
超音波集音器
提供零件套件包
PD Detector Pro 技術規格
局部放電量測
感測器
TEV電容耦合感測器
Ultrasonic (AA)超音波(非接觸式)
HFCT高頻電流突波感測器
UHF超高頻感測器
VDS感測器
硬體
外殼
塑料射出成型外殼
顯示與控制
高解析度彩色觸控螢幕
連接器
USB-C: 電源與傳輸 編碼連接器:自動偵測感測器
操作條件
操作溫度
-20°C to 50°C
濕度
0 – 95% RH non-condensing
保護等級
IP 54
應用
傳輸
USB-C
資料儲存
客戶端/ 雲端/ 伺服器
資料存取
網頁前端
結果呈現
局放等級, 雜訊等級, PRPD, PRPS
符合規範
CE-compliant in accordance with EMC Directive (2014/30/EU)
IEC 62478: High voltage test techniques – Measurement of partial discharges by electromagnetic and acoustic methods
