PDMS for 旋轉電機
馬達/發電機局部放電監測與檢測系統功能介紹與說明
PDMS局部放電監測系統(主機PD HUNTER + 電腦系統)，由萬匠公司利用臺灣的電子優勢，結合自身超過16年的局部放電檢測經驗，與英國IPEC公司技術合作的經驗，所開發出來的局部放電監測系統。
PDMS局部放電監測系統配備有適合各種不同高壓設備和各種感測器的局部放電監測的韌體與軟體功能(且皆為國生產內):
- 時域波形辨識，叢集分析(高階DAQ與足夠Amplifier頻寬)
- 降頻，頻域濾波與叢集分析(足夠Amplifier頻寬)
- 旋轉電機專用:脈冲幅值及趨勢觀測，叢集特性分析
(40MHz中心頻率與300MHz頻寬)。
局部放電高規格檢測主機介紹
系統具有目前市場上檢測主機極高的規格DAQ模組，並且可用於各種高壓設備的局部放電監測，也已在多個客戶廠區安裝執行局部放電監測中，系統功能佳，穩定性高。
PDMS系統具有目前世界上主流技術使用的局部放電檢測／監測技術所需的軟件與傳感器(HFCT，CC/TEV&UHF，UHF, EMC)。
並已經試安裝於煉鋼廠現場環境中，收集與監測局部放電兩年以上，系統穩定性已證明在中鋼現場環境中沒有問題。
PDMS系統針對馬達發與發電機等旋轉電機所開發出的局部放電監測軟體已經在煉鋼廠監測試用，並與國外針對馬達發與發電機等旋轉電機所開發出的局部放電監測系統監測結果比對，比對結果可驗證軟體效果符合期望。
PDMS局部放電監測系統(PD Hunter)特點
- PDMS局部放電監測系統(PD Hunter)可以連接涵蓋IEC規範中所有列出的不同的局部放電感測器，如HFCT、TEV、UHF、 CC(含EMC – Epoxy Mica Capacitive Coupler)、非接觸式超音波(AA)和接觸式超音波(AE)感測器，以進行不同高壓設備的永久局部放電(PD)監控，並針對不同的局部放電感測器，使用不同的分析方法與專家軟件。
- 對於馬達/發電機之外的高壓設備，提供與英國IPEC公司相當的局部放電分析技術，不同高壓設備，使用不同的局部放電感測器與局部放電分析方法與專家軟件， 以達成最佳化局部放電監控。
- 針對不同馬達/發電機的局部放電監控和分析，提供與目前普遍用於馬達/發電機的IRIS局部放電檢測分析相當的軟體。
PDMS局部放電系統規格介紹
PDMS局部放電監測系統硬體規格: 優勢 : 使用高階DAQ模組，訊號採樣綠(Sampling Rate)大於1 GHz，高於目前市場上大多數局部放電監測系統規格，可執行真實的局部放電訊號波形分析，也可以完整將頻率300MHz以下的EMC局部放電感測器的訊號，完全數位化，有利執行更精確的局部放電訊號分析。
| 通道數： | 2-32 (標準4或8通道) |
|---|---|
| 突波防護： | 有 |
| 阻抗： | 50Ω (1MΩ 可客製化) |
| 輸入電壓範圍： | 1mV-10000mV |
| 匹配感測器類型： | HFCT、TEV、UHF、AA、AE、EMC-Epoxy Mica CC |
| 檢測訊號類型： | PRPD-PD模式、實時波形分析、Frequency Converter |
| 訊號採樣： | 1 Giga 樣本/每秒、8位元 |
| 類比頻寬： | DC 至 >300MHz |
| PD分析： | 自動進行PD採樣與分析 |
| 工作溫度環境： | -5°C至60°C |
| 尺寸： | 298 x 240 x 90 mm ： 適用2、4、6、8通道尺寸 |
| 重量： | 約2.9kg(標準4通道) |
| 電源： | 100至240VAC |
| 頻率： | 50 至 60Hz |
| 安全防護與EMC | 符合EMI標準 |
監測系統架構

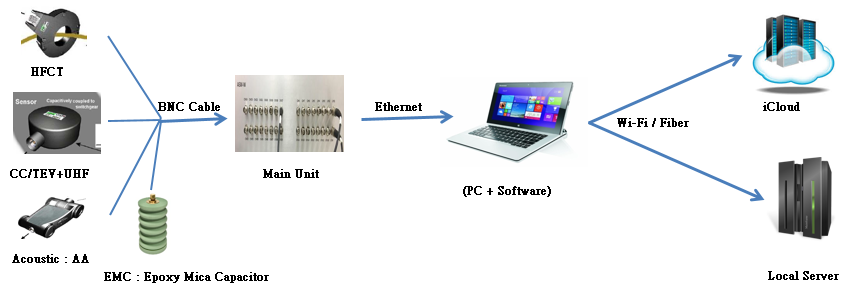

PDMS局部放電監測系統監測架構(一對一)

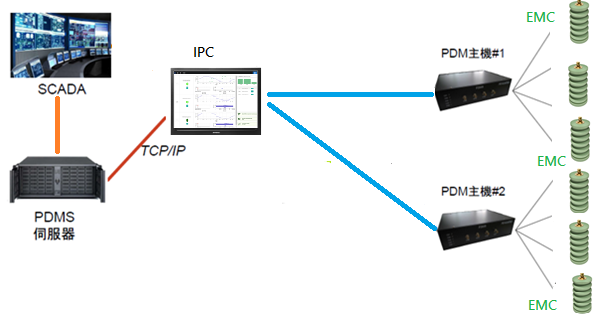

PDMS局部放電監測系統監測架構(一對多)
一台IPC對8台局部放電監測主機
旋轉電機監測實績

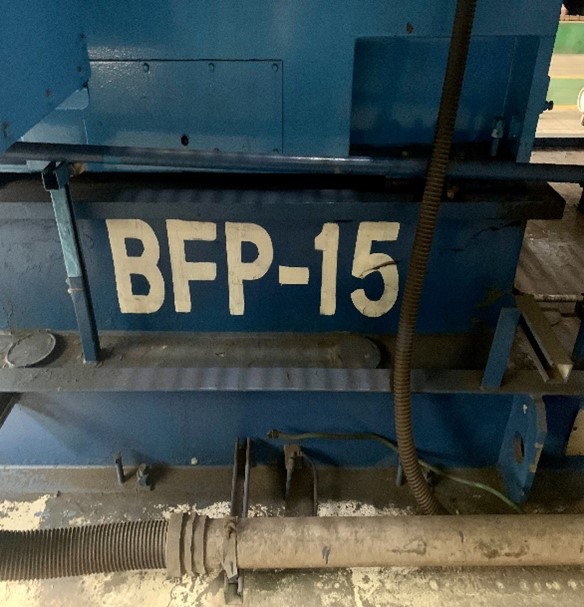

馬達現場照片
